在現代的生活中,水泵被廣泛應用在了我們的生活中,包括城市供水,污水處理,農業水利,化工石油工業,船舶系統等等。水泵的直接啟動需要消耗大量的電能,然而啟動消耗的電能是有很大一部分是可以節省的。
現有水泵啟動有直接啟動,降壓?jiǎn)?dòng),軟啟動和變頻啟動四種。
直接啟動一般適合小功率的電機,只在15kw以下的泵上使用,價格便宜,消耗也大;
降壓?jiǎn)?dòng)是星—三角轉換啟動,就是啟動是分兩次加速才達到額定轉速的,一般在18.5kw以上的泵上使用,價格適中;
軟啟動是逐漸增加到額定轉速的,對泵的沖擊很小,價格比星三角高,一般是降壓?jiǎn)?dòng)的3倍;
最高級的是變頻啟動。

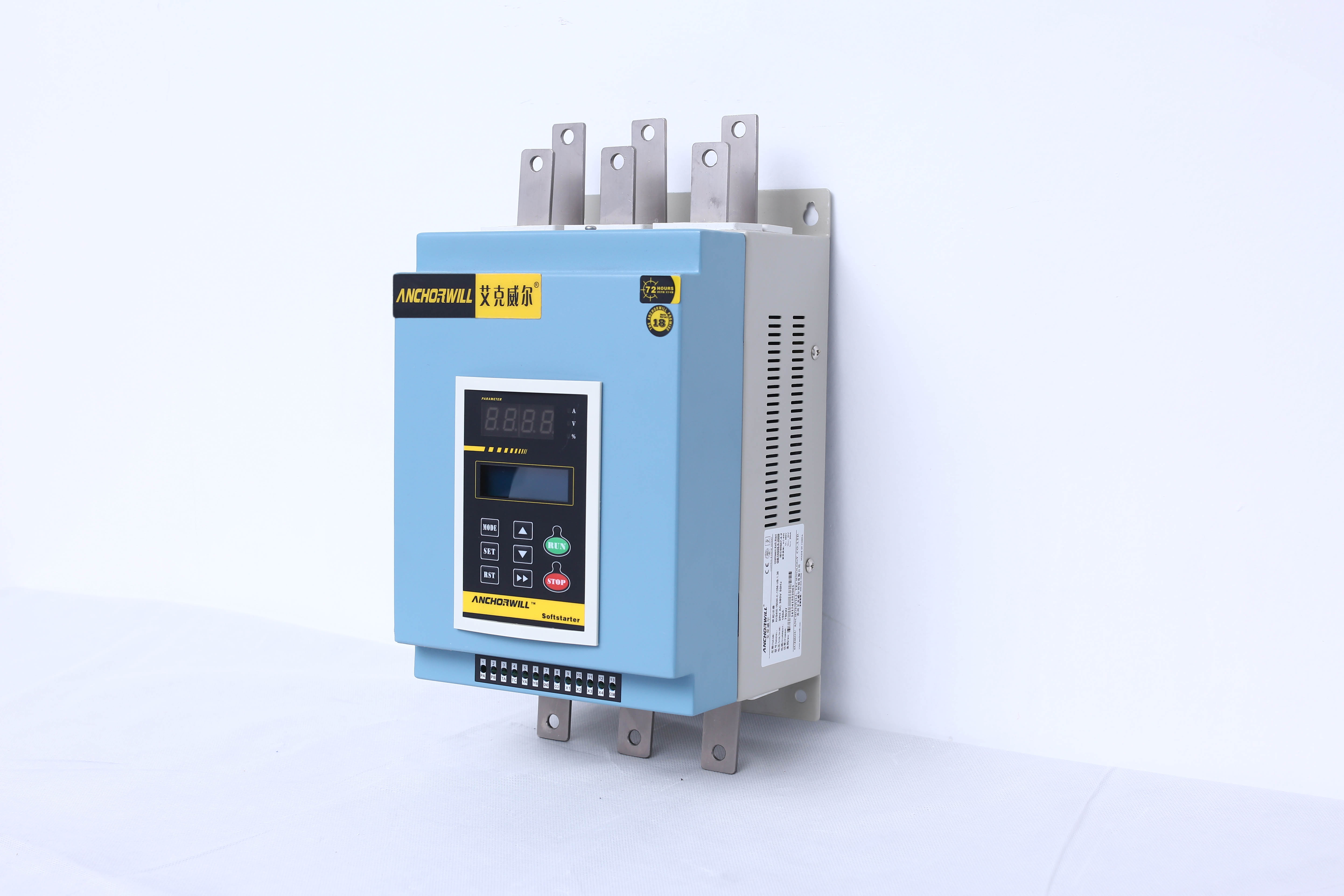

軟啟動器和變頻器有著顯著的節能效果。這里艾克威爾為您著重講解下軟啟動器的節能原理。
在關閉泵出口閥,打開泵進口閥,并能確保水泵“自灌”(液位高于泵的進口的管道條件下,水泵的啟動程序是:?jiǎn)?dòng)電機,待電機正常運行時,緩緩打開出口閥,使電流慢慢加大。但在無人操作(開閥),又是自動啟泵,且管道直徑與長度大(管道內的水質量會很大),如電機快速啟動,要迅速推動大質量的水加速(如同火車要很快加速),會使電機啟動電流很大,引起電機跳閘及損壞機械與電機。采用軟啟動(電路中添加軟啟動器)-----即電機緩慢加轉速,即可克服上述情況的發生,這種專門控制電機緩慢和轉速的軟啟動器就是水泵軟啟動。
直接啟動的時候,電流可能會達到額定電流的6-7倍,會給工廠的其他用電設備帶來問題。采用軟啟動時啟動電流大概是額定電流的2-3倍。對于水泵來說,還有軟停止,讓水慢慢回落,消除水錘效果。簡單的說就是緩緩啟動,緩緩?fù)V?。這個緩緩的時間可以調節,大概是1-60秒。

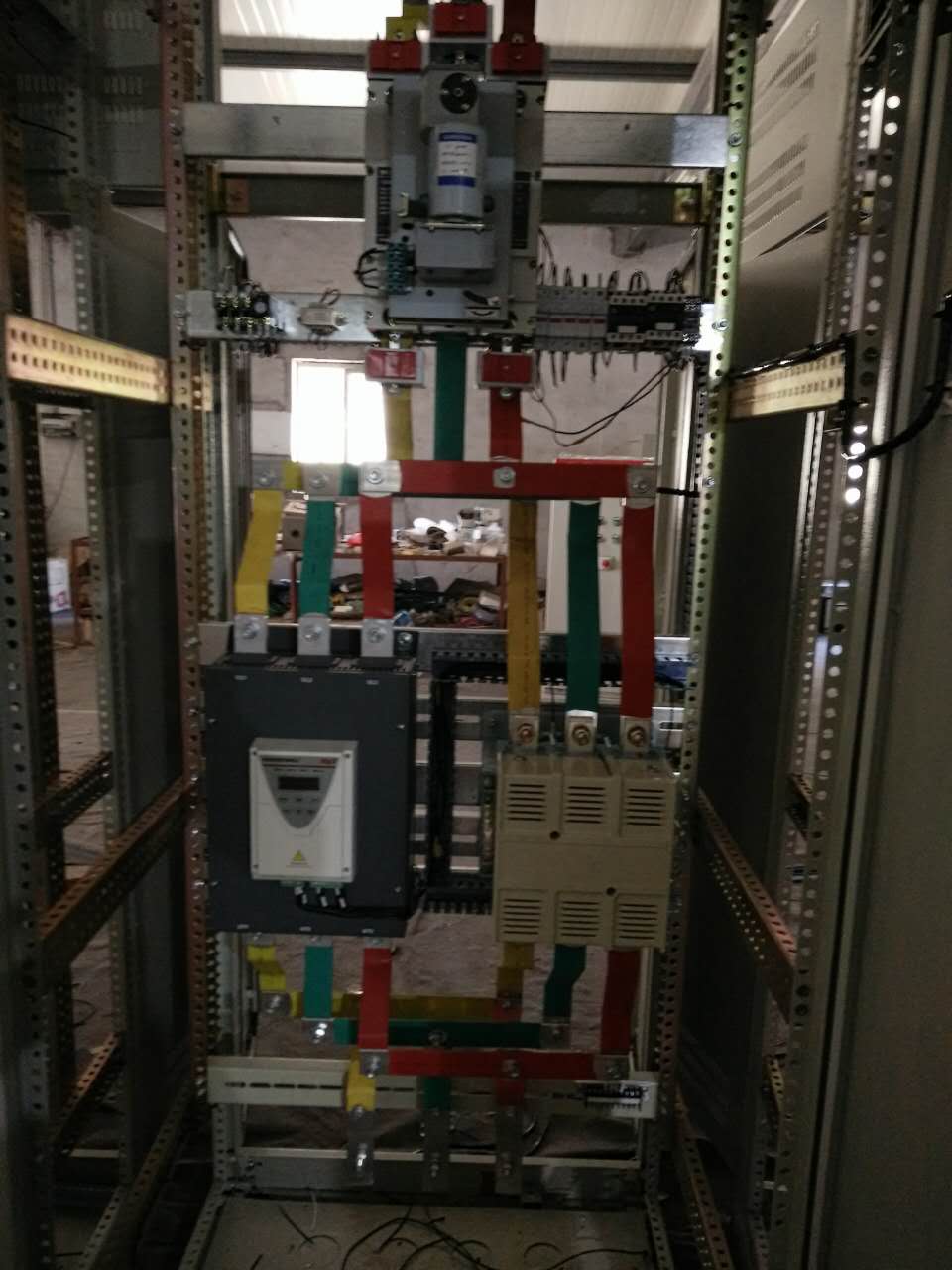

艾克威爾Mg系列應用實例
軟啟動水泵控制柜調試與使用方法
軟啟動水泵控制柜(配電柜)控制回路中,既設自動控制亦有手動控制,還具備過壓、過流、欠壓、缺相保護及事故報苦功能,本產品使用前,必須按電氣原理圖復核后接線,按照電動機實際要求調整相應元件設定值,然后啟動。
1、自動操作:接通電源,電源指示燈亮,將轉換開關轉至“自動”位置,檢查控制柜(箱)所控制的電機是否按液位控制儀的指令動作。當液位達到控制液位時,對應液位指示燈發光,相應的限位控制繼電器常開觸點自動閉合,二次控制回路自動接通,電機啟動,同時運行指示燈亮。當水位達到停止水位時,對應的指示燈發光,液位測控儀的對應限位控制繼電器常閉觸點斷開,二次控制回路開路,電機停止工作,運行指示燈熄滅。
2、手動操作:接通電源,電源指示燈亮,將轉換開關轉至“手動”位置,按下啟動按鈕,電機開始運轉,運行指示燈亮,按下”停止”按鈕,電機停止運轉,其運行指示燈熄滅。
3、不論采用何種控制方式,當達到極限水位時,其超限水位信號觸點接通,二次控制回路失電,使電機停止運轉,并發出聲光報苦信號。在電機運行過程中如有事故出現,事故指示燈亮,電鈴自動報苦,這時,按下停止按鈕,迫使電機停止工作。
軟啟動器在水泵電機上的使用,改善了水泵的啟動特性,同時也減小了機械損傷和占用空間。節能且操作簡單靈活,是理想的電機拖動裝置。
